在當今的工業自動化和日常生活中，壓力傳感器已經成為了一個不可或缺的組成部分。它的廣泛應用和重要性在于能夠將壓力這一非電物理量轉換為可被電子設備或計算機系統識別的電信號，從而實現對壓力的精確測量和控制。

壓力傳感器的重要性和廣泛應用

壓力傳感器在許多領域中都有著廣泛的應用，如工業控制、汽車電子、醫療設備、環境監測等。在工業控制領域中，壓力傳感器被廣泛應用于流體控制、氣瓶壓力監測等領域，用于精確測量和控制壓力，確保生產過程的穩定性和安全性。在汽車電子領域中，壓力傳感器主要用于監測發動機機油壓力、氣瓶壓力以及胎壓等，以確保車輛的正常運行和安全性。在醫療設備領域中，壓力傳感器被用于監測血壓、呼吸機壓力等生理參數，對于病人的生命安全至關重要。此外，在環境監測領域中，壓力傳感器也被用于氣象站、水文監測等領域，用于測量大氣壓力和液體壓力。

壓力傳感器的工作原理

壓力傳感器的工作原理主要基于物理學中的壓力測量原理和傳感器的選擇與使用。具體來說，當外界壓力作用于傳感器的敏感元件時，該元件會(huì )根據壓力的大小產生相應的電信號或電壓變化。這種變化隨后被轉換成可被讀取或處理的電信號，從而實現對壓力的精確測量。

為了實現高精度的壓力測量，壓力傳感器通常采用多種技術和材料。其中，常見的傳感器類型包括電容式、壓阻式、電感式等。電容式壓力傳感器利用電容效應來測量壓力，具有響應速度快、線性度好等優點，但易受溫度影響。壓阻式壓力傳感器則是利用半導體材料的壓阻效應來測量壓力，具有靈敏度高、穩定性好等優點，但在高溫環境下性能較差。電感式壓力傳感器則利用電感效應來測量壓力，具有測量范圍廣、抗干擾能力強等優點，但結構復雜、成本較高。

除了選擇合適的傳感器類型外，傳感器的設計、制造和封裝也是影響其性能的關鍵因素。傳感器的敏感元件通常需要進行精密加工和表面處理，以提高其靈敏度和穩定性。同時，為了減小外界環境對傳感器性能的影響，通常需要對傳感器進行溫度補償和校準。

壓力傳感器的接線實物圖解析

了解了壓力傳感器的工作原理后，我們需要進一步了解其接線實物圖。這不僅涉及到傳感器的正常工作，還直接關系到其測量精度和應用效果。以下是傳統接線方法和現代接線方法的詳細解析：

1、電壓傳感器可以輸出以毫伏為單位的壓力信號。

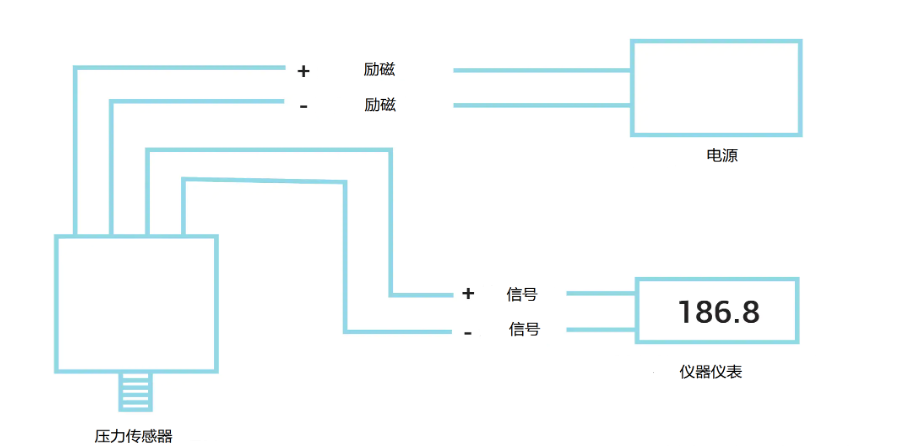

實驗室常用的壓力傳感器輸出電壓通常為毫伏級別。這種傳感器特點是成本低、體積小，但需要穩定的電源供應。毫伏級別的信號電壓很低，只適用于短距離傳輸（通常不超過200英尺），容易受到附近其他電信號（如其他儀器或高壓交流電源線）的干擾。以下是毫伏輸出壓力傳感器的常見接線配置圖：

2、壓力傳感器輸出的是電壓信號。

在輕工業環境和計算機接口系統中，通常使用能夠輸出放大電壓的壓力傳感器。

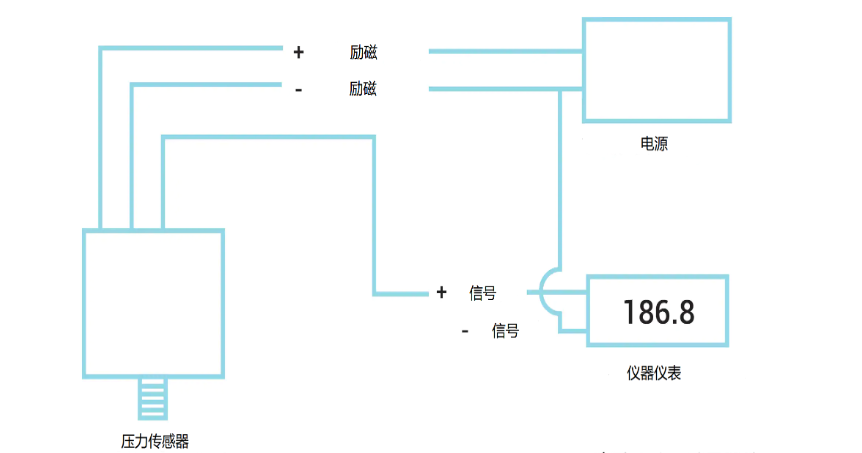

毫伏輸出壓力傳感器由于采用內置信號調理，其成本低、體積小。經過放大的電壓信號可以傳輸到較遠的距離，且比毫伏信號更具抗電磁干擾能力。以下是電壓輸出的典型接線配置圖：

3、壓力傳感器的輸出電流是指壓力傳感器根據測量到的壓力值產生的電流信號。

壓力傳感器能夠輸出毫伏或經過放大的電壓信號，而變送器只能產生電流信號輸出。

電流輸出壓力傳感器與毫伏輸出傳感器相比，由于需要內置信號調理，因此成本更高且尺寸更大。與毫伏和電壓輸出壓力傳感器不同，電流信號不受雜散電干擾影響，這對工廠來說非常重要。此外，電流信號還可以長距離傳輸。以下是電流輸出壓力傳感器的典型接線配置示意圖。

壓力傳感器的應用案例

了解了壓力傳感器的工作原理和接線實物圖后，我們可以通過實際應用案例來進一步了解其應用范圍和重要性。以下是兩個典型的應用案例：

工業領域的應用案例：在工業領域中，壓力傳感器被廣泛應用于生產線上的各種設備和機械中。例如，在氣瓶壓力監測中，壓力傳感器被用來精確測量氣瓶?jì)鹊膲毫χ?，以確保氣瓶的安全使用。在流體控制中，壓力傳感器用于監測和控制各種流體介質的壓力，以保證生產過程的穩定性和效率。此外，在機械設備中，如壓縮機、泵等，壓力傳感器也被廣泛應用，用以監測設備的運行狀態和故障預警。

日常生活中的應用案例：在日常生活中，我們也經常遇到壓力傳感器。例如，在汽車行業中，機油壓力傳感器用于監測發動機機油的壓力值，以確保發動機的正常運轉和安全性。在醫療設備中，血壓傳感器用于監測病人的血壓情況，為醫生提供準確的診斷依據。此外，在環境監測領域中，氣象站的壓力傳感器用于測量大氣壓力，幫助氣象部門預測天氣變化。
