在嵌入式系統和微控制器通信中，SPI（Serial Peripheral Interface）總線協議發揮著舉足輕重的作用。作為一種高速、全雙工、同步的串行通信總線，SPI總線以其高效、可靠的數據傳輸特性，在多個領域得到了廣泛應用。

一、SPI總線概述

SPI總線是一種四線制同步串行外設接口，包括MOSI（主設備輸出/從設備輸入）、MISO（主設備輸入/從設備輸出）、SCLK（時鐘信號）以及SS（從設備選擇）信號線。這種接口協議具有簡單、高效的特點，適用于微控制器與外部設備之間的通信。

SPI接口是一種由Motorola公司首創(chuàng )的全雙工三線同步串行外圍接口。它的通信機制相當直觀，以主從模式運作，這種模式包含一個主設備以及一個或多個從設備。雖然常規情況下需要至少四根線進行連接，但在單向傳輸的特定場景下，三根線也能滿足需求。對于所有基于SPI的設備來說，它們共用的信號線包括SDI（數據輸入）、SDO（數據輸出）、SCLK（時鐘）以及CS（片選）。

具體來看這些信號線的功能：

（1）SDI主要用于主設備的數據輸入以及從設備的數據輸出。

（2）SDO則負責主設備的數據輸出和從設備的數據輸入。

（3）SCLK作為時鐘信號，由主設備產生，用于同步數據的傳輸。

（4）CS作為從設備使能信號，由主設備控制，用于選擇特定的從設備進行通信。

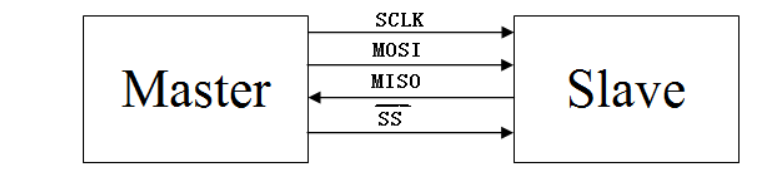

在接口定義上，SPI接口通常包括四根信號線，它們分別是設備選擇線、時鐘線、串行輸出數據線和串行輸入數據線。這些信號線的具體功能如下：

(圖源網絡(luò ))

（1）MOSI，即主器件數據輸出、從器件數據輸入線，用于主設備向從設備發送數據。

（2）MISO，即主器件數據輸入、從器件數據輸出線，用于從設備向主設備發送數據。

（3）SCLK，即時鐘信號線，由主器件產生，用于同步MOSI和MISO線上的數據傳輸。

（4）/SS，即從器件使能信號線，由主器件控制，用于選擇特定的從設備進行通信。

SPI總線的優勢在于其高速率、低開銷以及靈活的通信方式。它支持多個從設備同時連接到一個主設備，通過SS信號線進行從設備選擇，實現與特定從設備的通信。此外，SPI總線還支持全雙工通信，使得主從設備之間可以同時進行數據的發送和接收。

二、SPI總線基本原理

SPI總線的基本原理包括總線結構、通信方式以及數據傳輸流程。SPI總線采用主從設備模式，主設備負責發起通信并產生時鐘信號，從設備則根據時鐘信號進行數據的發送和接收。

在數據傳輸流程中，主設備首先通過SS信號線選擇需要通信的從設備，然后產生時鐘信號。從設備在接收到時鐘信號后，根據時鐘節拍進行數據的發送或接收。數據傳輸完成后，主設備停止產生時鐘信號，通信結束。

三、SPI通信協議詳解

SPI通信協議涉及時鐘極性與相位、數據傳輸位數以及主從設備協調方法等方面。時鐘極性（CPOL）決定了空閑狀態下時鐘信號的電平，而時鐘相位（CPHA）則決定了數據采樣發生在時鐘信號的哪個邊緣。這些參數的設置對于確保主從設備之間的正確通信至關重要。

數據傳輸位數決定了每次傳輸的數據量，可以根據具體應用場景進行設置。主從設備協調方法則涉及如何確保雙方在通信過程中的同步和協調，以實現穩定、可靠的數據傳輸。

四、SPI總線在實際系統中的應用

SPI總線在嵌入式系統中具有廣泛的應用，尤其是在需要高速數據傳輸和靈活設備連接的場合。例如，在微控制器與閃存、傳感器等外設之間的通信中，SPI總線可以發揮出色的性能。

在實際應用中，SPI總線通過簡單的硬件連接即可實現與外圍設備的通信。開發者只需根據設備的數據手冊配置相應的SPI參數，即可實現數據的穩定傳輸。此外，SPI總線在通信速度和數據傳輸方面也具有顯著優勢，能夠滿足大多數嵌入式系統的需求。

五、SPI總線協議與其他通信協議的比較

SPI總線協議與其他通信協議如I2C、UART等相比，各有其特點和適用場景。I2C總線協議具有接口簡單、功耗低等優點，適用于低速、短距離通信場景；而UART通信協議則具有異步通信、數據格式靈活等特點，適用于遠距離、低速通信場景。

愛陸通建議在選擇通信協議時，開發者需要根據具體的應用需求、硬件條件以及性能要求等因素進行綜合考慮。例如，在需要高速數據傳輸和靈活設備連接的場合，SPI總線協議可能是一個更好的選擇。
