在工業控制、電力通訊、智能儀表等領域，串口通信一直是數據交換的重要方式。最初，RS232接口被廣泛采用，但由于工業現場環境復雜，存在電磁干擾等問題，RS232接口逐漸暴露出諸多不足。為了解決這些問題，RS485接口應運而生，并迅速成為工業通信的主流選擇。1979年，施耐德電氣制定了Modbus協議，進一步推動了工業通信的發展。今天，我們來深入了解RS485通信和Modbus協議。

RS485通信：克服RS232的局限

RS232接口的不足

RS232接口雖然簡單實用，但在工業環境中存在明顯缺陷：

信號電平高：RS232的信號電平值較高，容易損壞接口電路的芯片，且與TTL電平不兼容，需要額外的轉換電路。

抗干擾能力弱：RS232采用共地模式傳輸，容易受到電磁干擾，抗干擾性能較差。

傳輸距離和速率有限：RS232的傳輸距離較短，最多只能通信幾十米，且只能實現兩點之間的通信，無法支持多機聯網。

RS485接口的優勢

針對RS232的不足，RS485接口進行了多項改進：

低電平設計：RS485采用差分信號傳輸，邏輯“1”以?xún)删€(xiàn)間的電壓差為+（2—6）V表示，邏輯“0”以?xún)删€(xiàn)間的電壓差為-（2—6）V表示。這種設計降低了信號電平，減少了芯片損壞的風險，并且與TTL電平兼容，便于與TTL電路連接。

高速傳輸：RS485的數據傳輸速率最高可達10Mbps，傳輸距離最遠可達1200米。在100KB/s以下的傳輸速率時，可以實現最大的通信距離。

抗干擾能力強：RS485采用平衡驅動器和差分接收器的組合，大大增強了抗共模干擾能力，適合在工業環境中使用。

支持多設備通信：RS485支持在總線上掛接多個設備，最多可達256個設備，極大地提高了通信網絡(luò )的靈活性和擴展性。

Modbus協議：工業通信的通用語言

Modbus協議由施耐德電氣于1979年為可編程邏輯控制器（PLC）通信而開發，現已成為工業領域通信協議的業界標準。Modbus協議是一種應用層報文傳輸協議，支持RS232、RS485和TCP/IP等多種電氣接口和傳輸介質。

Modbus協議的特點

開放性：Modbus協議是公開發布的，無版權要求，易于部署和維護。

主從通信模式：Modbus采用主從通信模式，一個主設備可以與多個從設備通信。主設備發起請求，從設備響應請求。

多種傳輸模式：Modbus支持ASCII、RTU和TCP三種傳輸模式，適用于不同的應用場景。

數據模型：Modbus協議定義了線圈、離散量輸入、保持寄存器和輸入寄存器四種數據類型，支持讀取和寫入操作。

Modbus協議的應用

Modbus協議廣泛應用于工業自動化、電力通訊、智能儀表等領域。它允許不同廠商生產的控制設備連接成工業網絡(luò )，進行集中監控。例如，在數據采集與監視控制系統（SCADA）中，Modbus協議常用于連接監控計算機和遠程終端控制系統（RTU）。

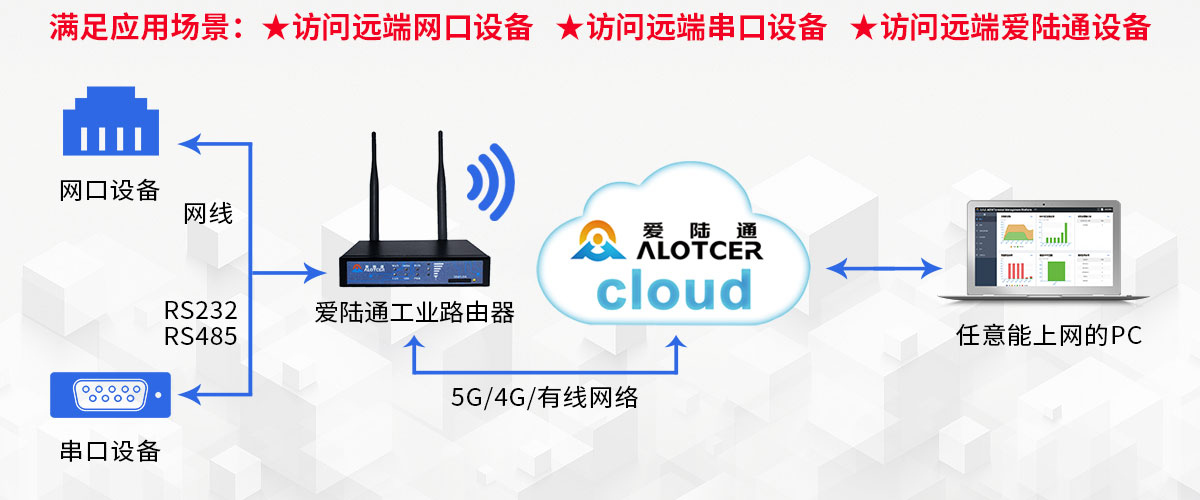

RS485通信與Modbus協議的結合

在實際應用中，RS485通信和Modbus協議常常結合使用。RS485提供了物理層的通信能力，而Modbus協議則定義了數據傳輸的格式和規則。這種結合使得工業設備能夠在復雜的環境中實現高效、可靠的通信。

實際應用案例

工業自動化：RS485和Modbus協議在工廠自動化中廣泛應用?？删幊踢壿嬁刂破鳎≒LC）通過RS485總線與傳感器、執行器等設備通信，實現生產過程的自動化控制。

電力通訊：在電力系統中，RS485和Modbus協議用于監控設備狀態，實現遠程數據采集和控制。

智能儀表：智能儀表通過RS485接口和Modbus協議與監控系統通信，實現數據的實時傳輸和遠程監控。

注意事項

共模干擾：在RS485通信中，需要注意共模干擾問題。RS485收發器的共模電壓范圍為-7～+12V，超出此范圍會(huì )影響通信的穩定性。

信號地連接：在連接RS485通信鏈路時，建議連接信號地，以避免電磁干擾和信號傳輸錯誤。
