MPLS概述

什么是MPLS

MPLS，全稱多協議標簽交換，是一種基于標簽的轉發機制，它可以將不同網絡(luò )層協議的數據包統一封裝成MPLS數據包，并在網絡(luò )中進行高效轉發。MPLS不僅實現了路由與交換的結合，還提供了靈活的流量工程能力，使得網絡(luò )資源的利用更加高效。

MPLS的作用和優勢

MPLS的主要作用在于提高網絡(luò )的轉發效率和靈活性。通過標簽交換的方式，MPLS可以簡化數據包的轉發過程，降低轉發延遲。同時，MPLS還支持流量工程，可以根據網絡(luò )狀況和業務需求進行流量調度，優化網絡(luò )資源利用。此外，MPLS還具有較好的可擴展性和安全性，能夠滿足不斷變化的業務需求。

MPLS原理及工作機制

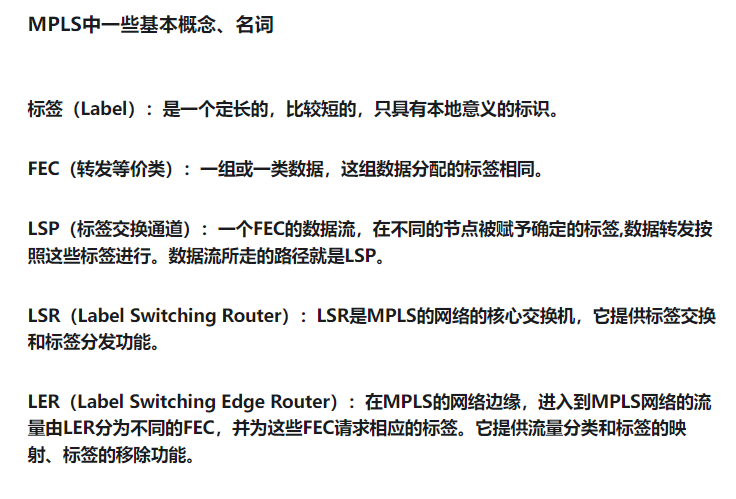

MPLS標簽的概念和作用

在MPLS網絡(luò )中，每個數據包都會(huì )被分配一個唯一的標簽。這個標簽包含了數據包轉發所需的所有信息，如入口標簽、出口標簽、下一跳地址等。當數據包進入MPLS網絡(luò )時，邊緣設備會(huì )為其添加標簽，并根據標簽進行轉發。在轉發過程中，中間設備只需根據標簽進行查找和轉發，無需再查看數據包的網絡(luò )層頭部信息，從而實現了快速轉發。

MPLS數據包轉發過程

MPLS數據包的轉發過程可以分為標簽分配、標簽交換和標簽移除三個階段。在標簽分配階段，邊緣設備會(huì )根據數據包的目的地址和轉發策略為其分配一個入口標簽。在標簽交換階段，中間設備會(huì )根據數據包的入口標簽查找轉發表，確定下一跳地址和出口標簽，并將數據包轉發給下一跳設備。在標簽移除階段，當數據包到達目的網絡(luò )時，邊緣設備會(huì )移除其標簽，并將其還原為原始數據包進行交付。

MPLS實現路由與交換的結合

MPLS通過將路由與交換功能相結合，實現了網絡(luò )轉發的高效性和靈活性。傳統的路由器在進行數據包轉發時，需要查看網絡(luò )層頭部信息并查找路由表。而MPLS則通過標簽交換的方式簡化了轉發過程，提高了轉發效率。同時，MPLS還支持基于標簽的流量工程，可以根據網絡(luò )狀況和業務需求進行流量調度和優化，使得網絡(luò )資源得到更加合理的利用。

MPLS網絡(luò )架構

MPLS網絡(luò )中的核心設備

MPLS網絡(luò )中的核心設備主要包括標簽交換路由器（LSR）和標簽邊緣路由器（LER）。LSR負責在MPLS網絡(luò )內部進行標簽交換和轉發數據包，而LER則負責將MPLS網絡(luò )與非MPLS網絡(luò )進行連接，實現數據包的封裝和解封裝。這些設備通過高速鏈路相連，形成一個高速、可靠、可擴展的網絡(luò )架構。

MPLS網絡(luò )中的邊緣設備

MPLS網絡(luò )中的邊緣設備主要包括入口LER和出口LER。入口LER負責接收來自非MPLS網絡(luò )的數據包，為其添加標簽并進行轉發。出口LER則負責接收來自MPLS網絡(luò )的數據包，移除其標簽并將其還原為原始數據包進行交付。這些邊緣設備通過與核心設備的協同工作，實現了MPLS網絡(luò )與非MPLS網絡(luò )的無縫連接和高效轉發。

MPLS應用場景

MPLS在企業網絡(luò )中的應用

在企業網絡(luò )中，MPLS可以用于構建高性能、高可靠性的骨干網。通過MPLS的流量工程能力，企業可以實現對網絡(luò )流量的精細控制和管理，優化網絡(luò )資源的利用。同時，MPLS還可以提供VPN服務，為企業不同部門或分支機構之間提供安全、隔離的網絡(luò )連接。

MPLS在服務提供商網絡(luò )中的應用

對于服務提供商而言，MPLS可以用于構建大規模、高可擴展性的城域網或骨干網。通過MPLS的標簽交換機制，服務提供商可以實現快速、靈活的業務部署和管理。此外，MPLS還支持多種業務類型和服務質量等級，可以滿足不同客戶的需求和提供差異化服務。

MPLS 技術在哪些平臺和設備上可用？

思科公司的2691、3640、3660、3725、3745、6400-NRP-1、6400-NRP-2SV、6400-NSP等路由器，以及搭載路由交換模塊（RSM）的Catalyst 5000、7200、7301、7400、7500、Catalyst 6500系列，還有搭載WS-SUP720-3B和WS-SUP720-3BXL的型號，千兆交換路由器（GSR）、路由處理器模塊（RPM）、通用寬帶路由器（UBR）7200、AS5350，以及IGX8400-URM的思科7600系列都支持多協議標記交換（MPLS）。

這些平臺可用于支持 Cisco 的標簽分發協議（TDP）以進行標簽傳輸。

您可以使用Software Advisor（僅限注冊用戶）工具來搜索標簽分發協議（LDP）、資源預留協議（RSVP）和邊界網關協議（BGP）的相關信息。該工具提供了各種Cisco IOS版本和在不同平臺上支持的功能集的詳細列表。

GRE 隧道的頭部大小是 24 字節。那么一個MPLS LSP隧道的總開銷是多少？

MPLS LSP隧道會(huì )攜帶一個或兩個標簽（每個標簽四個字節），例如，在執行鏈路保護快速重路由時。與GRE隧道不同，MPLS不會(huì )修改IP頭部，而是在采用隧道路徑的數據包上增加標簽堆疊。
