I2C協議，即Inter-Integrated Circuit協議，是微控制器與其外圍設備之間進行通信的一種雙向串行總線協議。在數字電子和嵌入式系統領域，I2C協議以其高效、簡潔的特性得到了廣泛的應用。愛陸通將深入解析I2C協議的工作原理、通信協議以及現實應用，幫助大家全面理解并掌握這一關鍵技術。

一、I2C協議概述

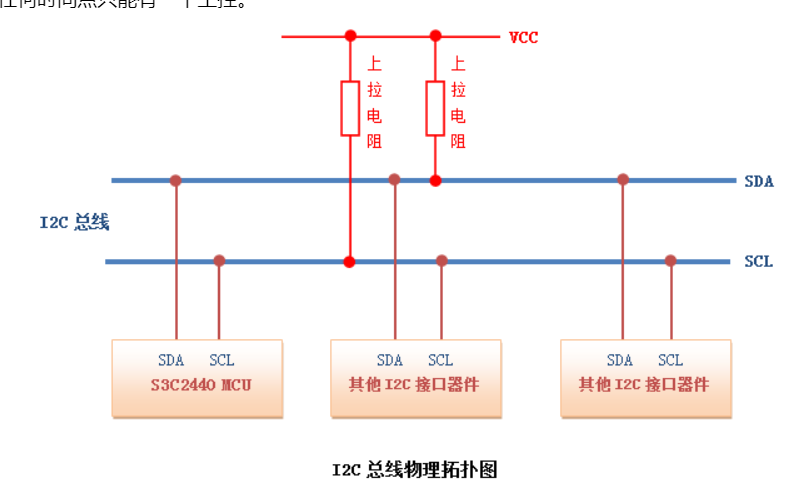

I2C協議的核心在于其簡潔而高效的通信機制。它僅由兩條雙向串行線構成：SDA用于傳輸數據，SCL用于提供時鐘信號。這種設計使得I2C協議能夠在保證通信速度的同時，降低硬件成本，簡化布線復雜度。

在數據傳輸方面，I2C協議采用大端模式，每次傳輸8位數據，即一個字節。這種傳輸方式使得數據在處理和解析時更加直觀和方便。

此外，I2C協議支持多主控模式，但任何時刻只允許一個主控設備控制總線。這種設計使得多個主控設備可以共享同一總線，提高了系統的靈活性和可擴展性。

二、I2C通信協議詳解

1. 傳輸協議

I2C通信協議的核心在于其起始和停止信號、應答信號以及通信流程。起始信號標志著數據傳輸的開始，當SCL信號為高電平時，SDA信號由高電平轉變?yōu)榈碗娖?；而停止信號則表示數據傳輸的結束，當SCL信號為高電平時，SDA信號由低電平轉變?yōu)楦唠娖?。這種信號機制使得I2C協議能夠清晰地界定數據傳輸的開始和結束，確保數據的完整性和準確性。

在通信過程中，主控設備每發送完8位數據后會(huì )等待從控設備的確認信號（ACK）。如果收到ACK信號，則表示數據成功傳輸；否則，表示數據傳輸失敗。這種應答機制保證了I2C通信的可靠性和穩定性。

2. 通信流程

I2C通信流程包括寄存器寫入和讀取兩個主要步驟。在寄存器寫入過程中，主控設備首先發起起始信號，然后發送I2C地址和寫操作位，等待從控設備的應答。在從控設備確認后，主控設備發送寄存器地址和待寫入的數據，并等待從控設備的確認。整個寫入過程結束后，主控設備發起停止信號。

在寄存器讀取過程中，主控設備首先發送I2C地址和寫操作位，以設置從控設備為讀取模式。然后發送寄存器地址，并等待從控設備的確認。接著，主控設備發起新的起始信號，發送I2C地址和讀操作位，開始讀取數據。從控設備依次發送寄存器中的數據，并在每個數據后等待主控設備的確認。讀取完所有數據后，主控設備發起停止信號。

三、I2C協議的現實應用與發展趨勢

I2C協議在嵌入式系統和物聯網領域得到了廣泛的應用。在嵌入式系統中，I2C協議被用于連接微控制器與各種外圍設備，如傳感器、存儲器、顯示器等，實現數據的傳輸和控制。在物聯網領域，I2C協議則被用于構建智能設備的通信網絡(luò )，實現設備之間的互聯互通和數據共享。

隨著科技的不斷發展，I2C協議也在不斷演進和升級。未來，我們可以期待I2C協議在傳輸速度、穩定性、功耗等方面得到進一步優化，以適應更廣泛的應用場景和需求。同時，隨著物聯網和人工智能等領域的快速發展，I2C協議有望在智能家居、智能穿戴、工業自動化等領域發揮更大的作用，推動智能化時代的到來。
