嵌入式系列設備專業解決方案帶你暢游互聯世界！
?? 4G/3G/2G全網通、cat1、NB
?? 2路RS232/TTL、1路RS485、5中心連接
?? TCP/UDP/modbus/MQTT/Ntrip等協議
?? 可選GPS、北斗、雙卡、Esim卡、NB等
?? DC 5~35V，12V待機電流<10mA (4G在線不通信)
?? 4G數據通信電流<65mA(LOW 模式)
?? 可配置高/低功耗運行模式
?? 工作溫度-35~+75oC，設備尺寸85x110x32mm

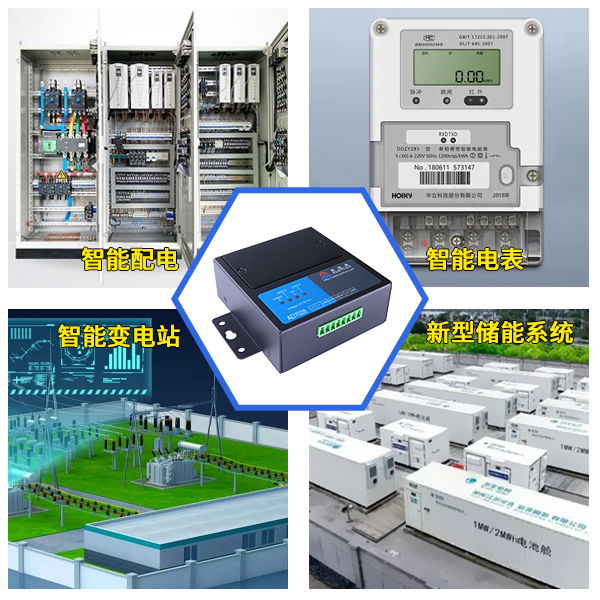

應用場景：GNSS高精度測量測繪通信 | 城市供暖供熱組網
全網通，兼容三大運營商所有網絡(luò )無縫切換
支持TD-LTE、FDD-LTE、TD-SCDMA、WCDMA、CDMA1X、GSM/GPRS/EDGE等七大網絡(luò )制式；
全面兼容三大運營商各種SIM卡如物聯網卡、APN專網卡；
多接口，靈活接入
2路RS232或1路RS232+1路RS485或2路TTL；
功能強大，多通道多協議同時連接通信
支持透明TCP/UDP/modbus/MQTT/Ntrip等，支持5路數據中心；
短信通道備份、多通道多協議同時連接通信
支持阿里/華為/移動/電信等主流物聯網IOT平臺

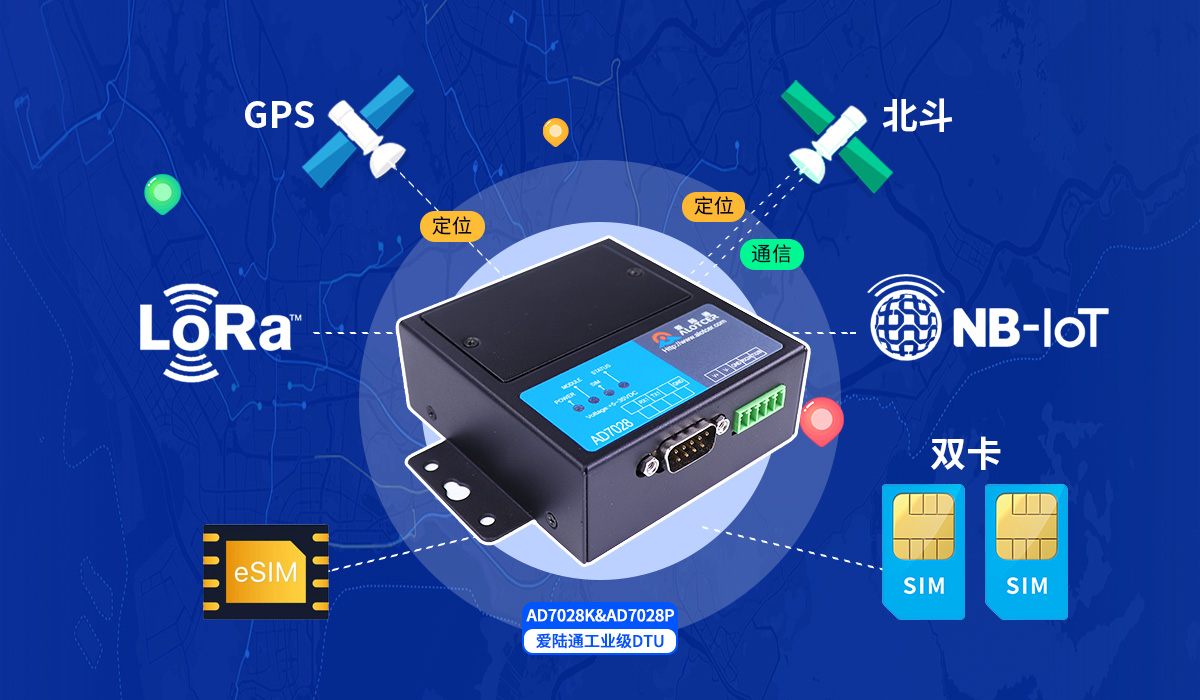

豐富選配，支持GPS定位、北斗定位和通信、Lora等多場合應用
支持GPS、北斗、雙卡、Esim卡、NB、LORA；
多形態上蓋，安全易用
上蓋可選，鐵蓋螺絲款，穩固安全；
塑料卡扣款，簡潔易用；
支持愛陸通設備管理平臺，可遠程對設備進行查看、配置、升級等運維工作，10K+容量
電力級高規格軟硬件方案，獨立強大的MCU處理器，多級別看門狗防護，永不宕機
符合國家電網、中國電科院軟硬件規格要求設計
滿足9~35VDC寬壓，-40~+75oC抗寒耐高溫、防干擾，24小時全天候運行
|
選型指南 | |||
|
產品型號 |
版本號 | ||
|
型號 |
網絡(luò )編號 |
功能擴展 |
分級擴展 |
|
● AD7028K:DB9M接口鐵殼+鐵蓋 ● AD7028P:DB9M接口鐵殼+塑料蓋 ● AD7028J:8PIN端子接口鐵殼+鐵蓋 ● AD7028Q:8PIN端子接口鐵殼+塑料蓋 |
-A：全網通 -B:TDD/FDD-LTE |
S：?jiǎn)文ｋp卡功能 P：GPS/BD |
E:國網加密 R:485 |
|
舉例 |
1)AD7028J-ASP：8PIN端子接口鐵殼+鐵蓋 4G單模雙卡全網通國+GPS/BD通訊模塊，全面支持中國移動、中國聯通、中國電信的2G/3G/4G網絡(luò )，支持單模雙卡, 用戶接口默認為2路RS232. 2）AD7028P-ASP-RE：DB9M接口鐵殼+塑料蓋4G單模雙卡全網通國+GPS/BD通訊模塊，全面支持中國移動、中國聯通、中國電信的2G/3G/4G網絡(luò )，支持單模雙卡，兼容國網加密，用戶接口為1路RS232和1路RS485。 | ||
|
CPU系統 | |
|
CPU |
工業級32位通信處理器 |
|
FLASH |
16MB（可擴展至64MB） |
|
SDRAM |
128MB |
|
接口參數 | |
|
串口 |

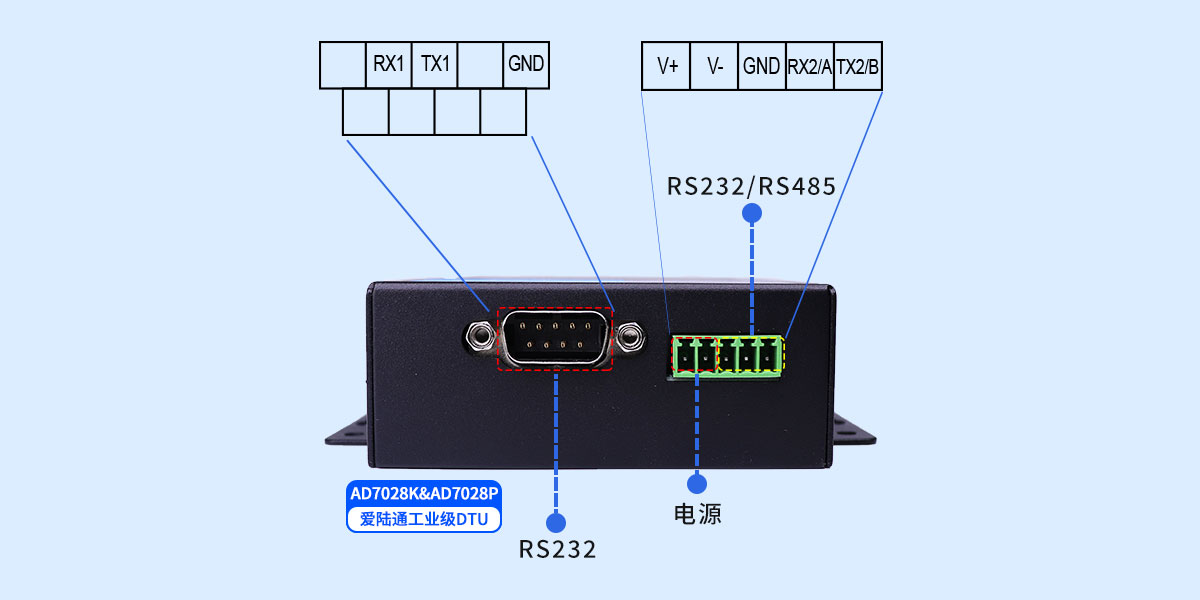

RS232串口（或1個RS232和 1個RS485）--串口形式：5PIN 3.5mm間距工業端子和一個標準DB9公頭接口 |
|
Debug串口 |
1個RS232串口—接口：XH3母座 |
|
Debug開關 |
拔動開關，默認Debug接口關閉 |
|
天線接口 |
IPEX 1代連接器，特性阻抗50 歐 |
|
SIM/UIM卡接口 |
標準翻蓋式卡座接口 |
|
電源接口 |
內置電源反相保護和過流、過壓保護—接口形式：5PIN 3.5mm間距工業端子 |
|

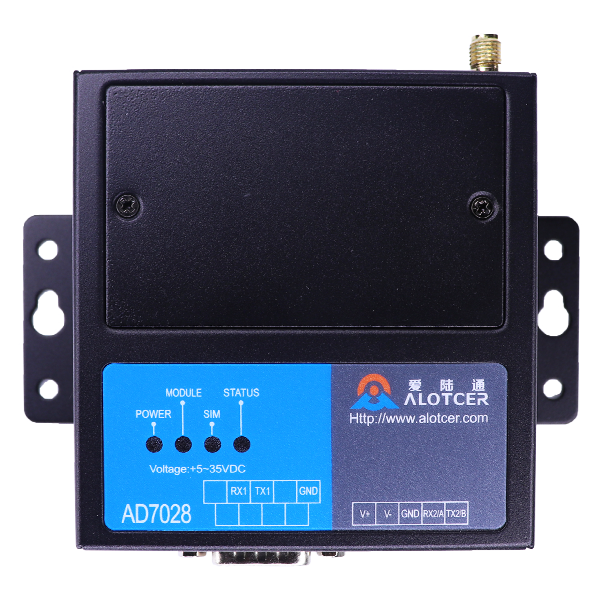

指示燈 |
具有電源、SIM 卡、狀態、網絡(luò )狀態指示燈。另主板上還有RUN指示燈 |
|
GPS參數 | |
|
接收機類型 |
72道GPS L1（1575.42MHz）C/A碼 |
|
水平定位精度 |
2.5m |
|
最大導航更新率 |
18Hz |
|
速度精度 |
0.05m/s |
|
BD北斗參數 | |
|
接收機類型 |
72道北斗B1I |
|
水平定位精度 |
3m |
|
最大導航更新率 |
18Hz |
|
速度精度 |
0.05m/s電氣參數 |
|
網絡(luò )參數 | |
|
支持頻段 |
TDD-LTE：B38/39/40/41和B61/62（專網） FDD-LTE：B1/2/3/4/5/7/8/13/17/20/25/28 WCDMA：850/900/1900/2100MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) CDMA2000 1x/ EVDO Rev. A：800/1900MHz GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz |
|
供電參數 | |
|
供電范圍 |
DC 5~35V，推薦12VDC |
|
待機電流 |
<10mA (@12VDC) |
|
通信電流1 |
<65mA(@12VDC)(LOW模式下，100B/S數據傳輸) |
|
通信電流2 |
<80mA (@12VDC)(HIGH模式下，100B/S數據傳輸) |
|
機械參數 | |
|
設備外殼 |
高硬度金屬外殼 |
|
外形尺寸 |

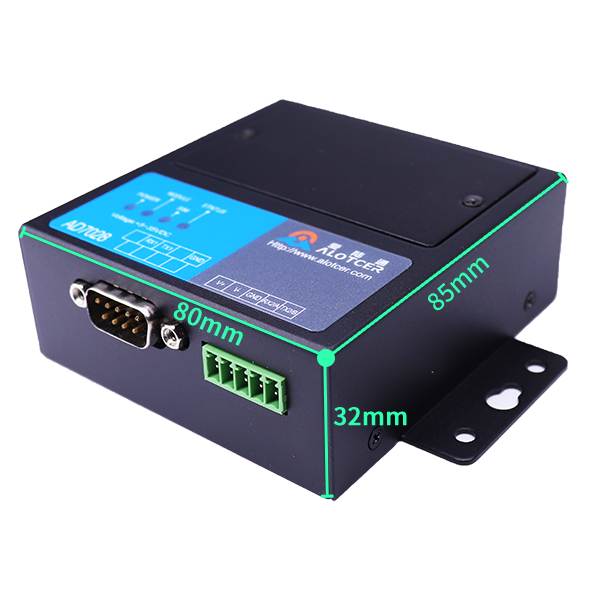

85x110x32mm（不包含配件） |
|
重量 |
310g（不包含配件） |
|
安裝方式 |
掛耳式或DIN 35mm導軌式 |
|
環境參數 | |
|
工作溫度 |
-35~+75oC（-31~+167℉） |
|
儲存溫度 |
-40~+85oC（-40~+185℉） |
|
相對濕度 |
95%(無凝結) |
